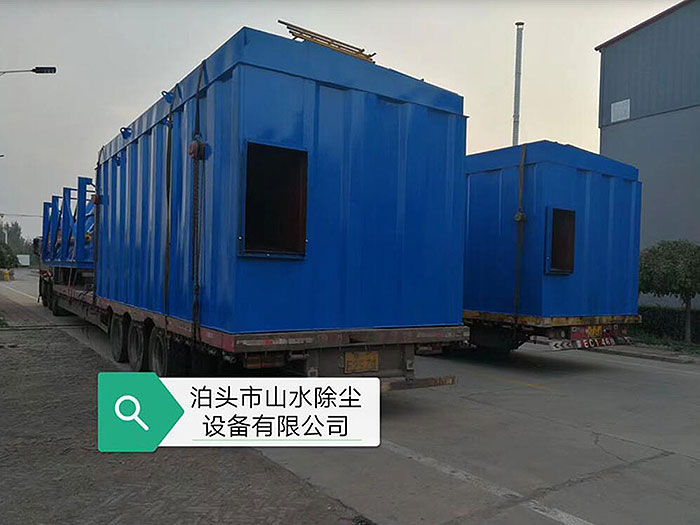

PPC氣箱脈沖袋式除塵器的結構

這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰即所謂離線清灰的袋式除塵器。它與一般噴吹式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰即所謂在線清灰，而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行，清灰下的粉塵二次飛揚，部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。PPC型氣箱脈沖袋式除塵器是在一室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰半內，不產生二次飛揚，_利于過濾粉塵濃度大的氣體，而且可不停機_換一個室的濾袋。

氣箱脈沖除塵器按不同袋數分為32袋/室、64袋/室、96袋/室、128袋/室四個系列，每個系列又按不同分為室數分為多種規(guī)格，共33種。由以下各部分所組成：

（1）殼體部分：包括清潔室（或稱氣體凈化箱、所箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾及其骨架。

（2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉輪卸料器（卸灰閥）。

（3）進出風箱體：包括進出風管路及中隔板。單排（或單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

（4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

（5）壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

（6）支柱及立式籠梯、欄桿。

PPC式氣箱脈沖布袋除塵器的特點：

1、工作效率高：綜合分室反吹和噴吹脈沖清灰各類袋式收塵器優(yōu)點，脈沖清灰和粉塵過濾獨立進行，清灰效果_；

2、節(jié)約運行成本：采用分室拼裝結構，一個脈沖閥噴吹整個箱室，處理風量_大，清灰強度_；

3、應用范圍廣：匹配不同材質的布袋，應用于各種工況環(huán)境。
